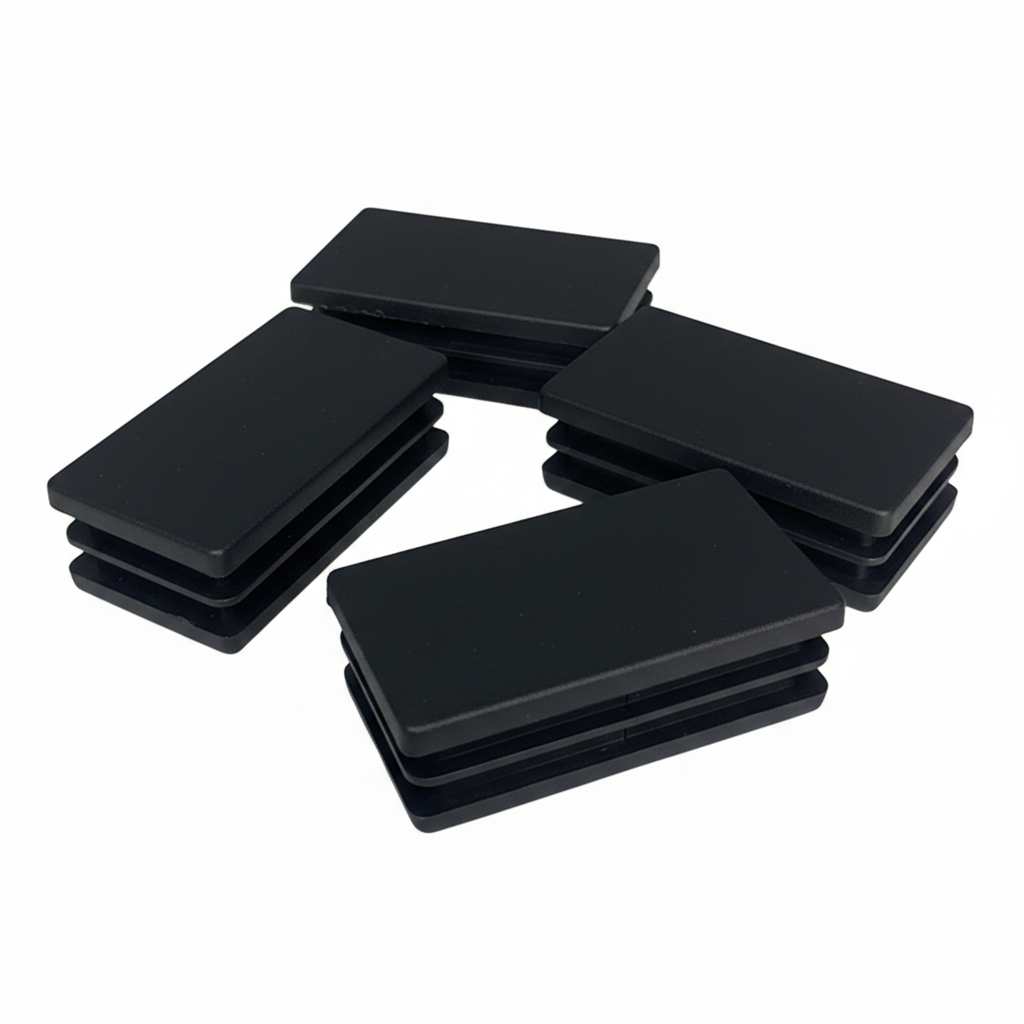

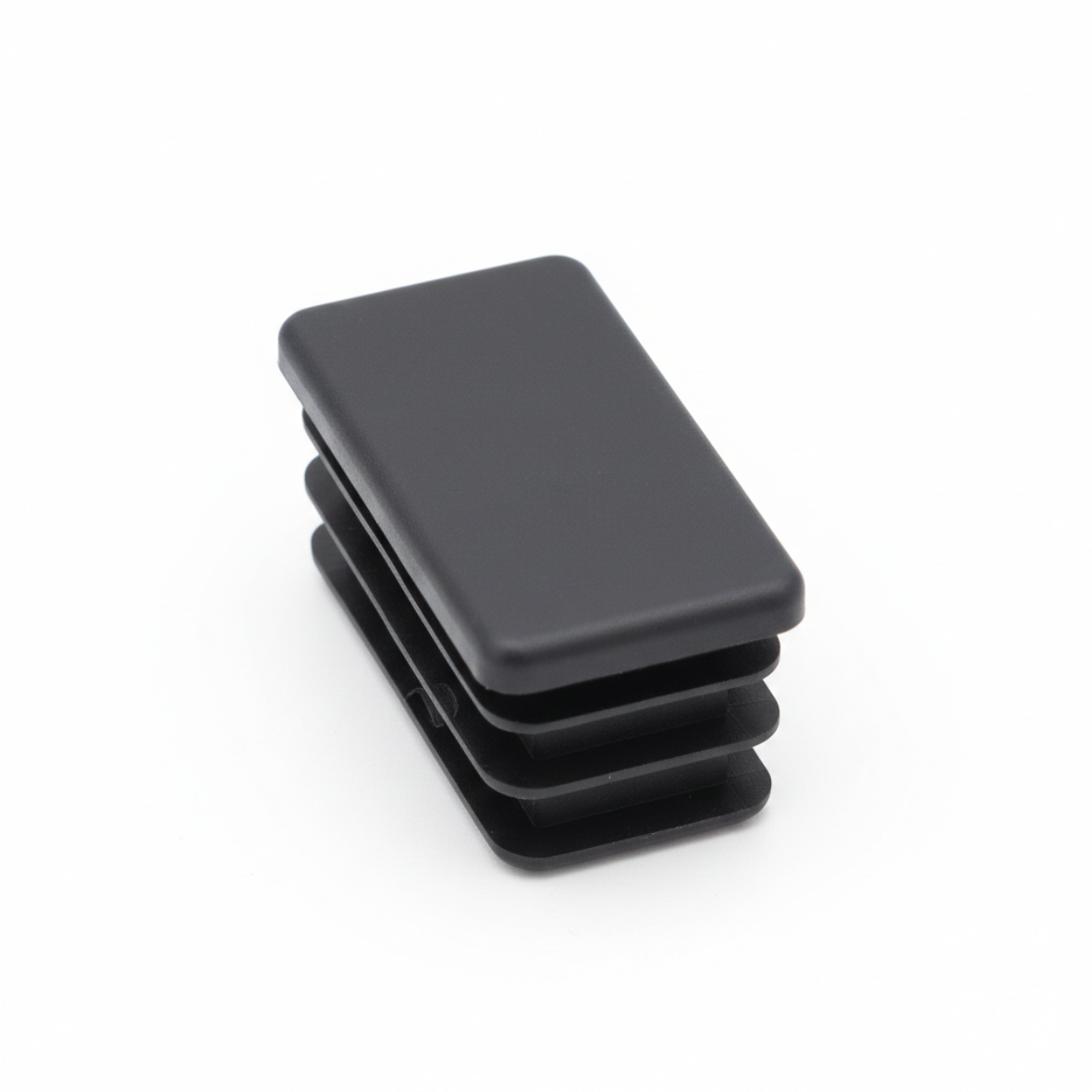

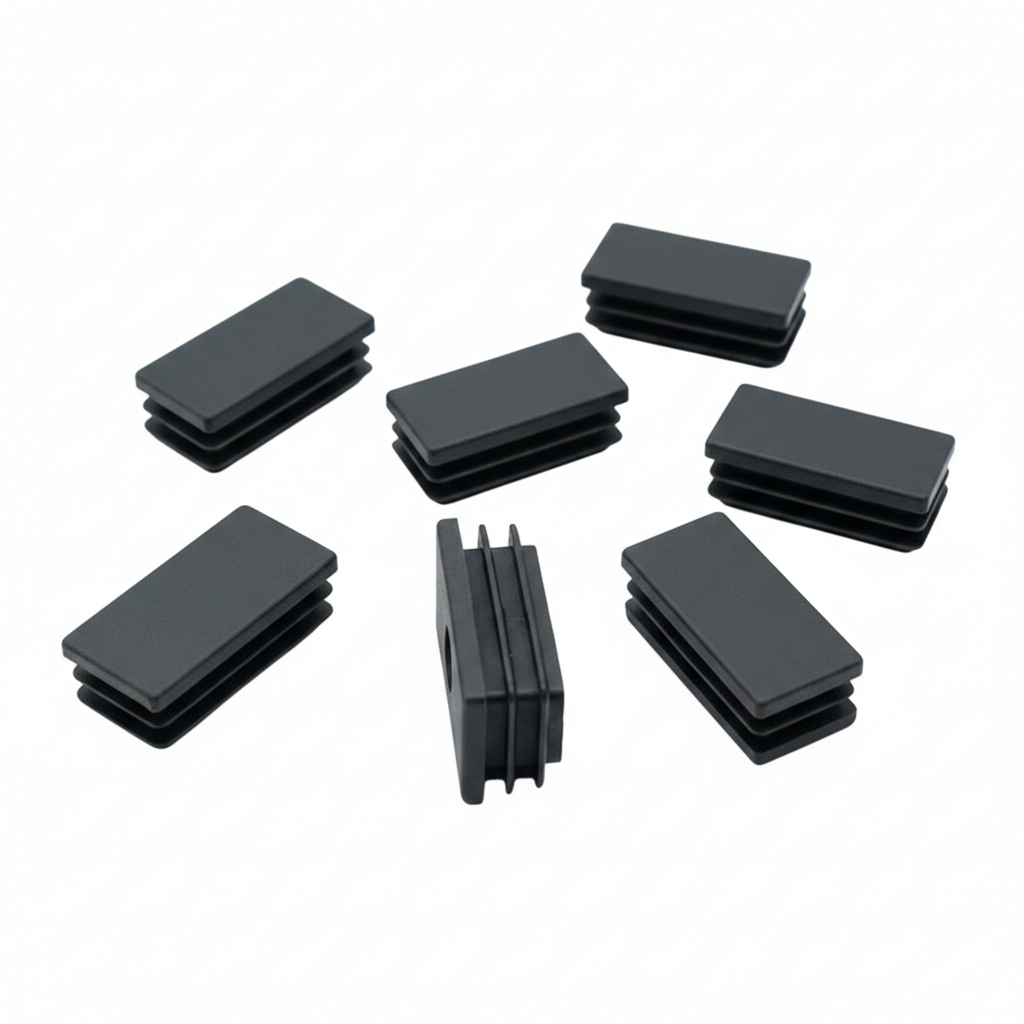

PONTEIRA RETANGULAR

A solução ideal para perfis retangulares, muito comuns em bases de sustentação e braços de equipamentos que exigem maior resistência estrutural. Estas ponteiras garantem estabilidade e proteção, sendo projetadas para oferecer acabamento e funcionalidade a tubos retangulares.

Características principais:

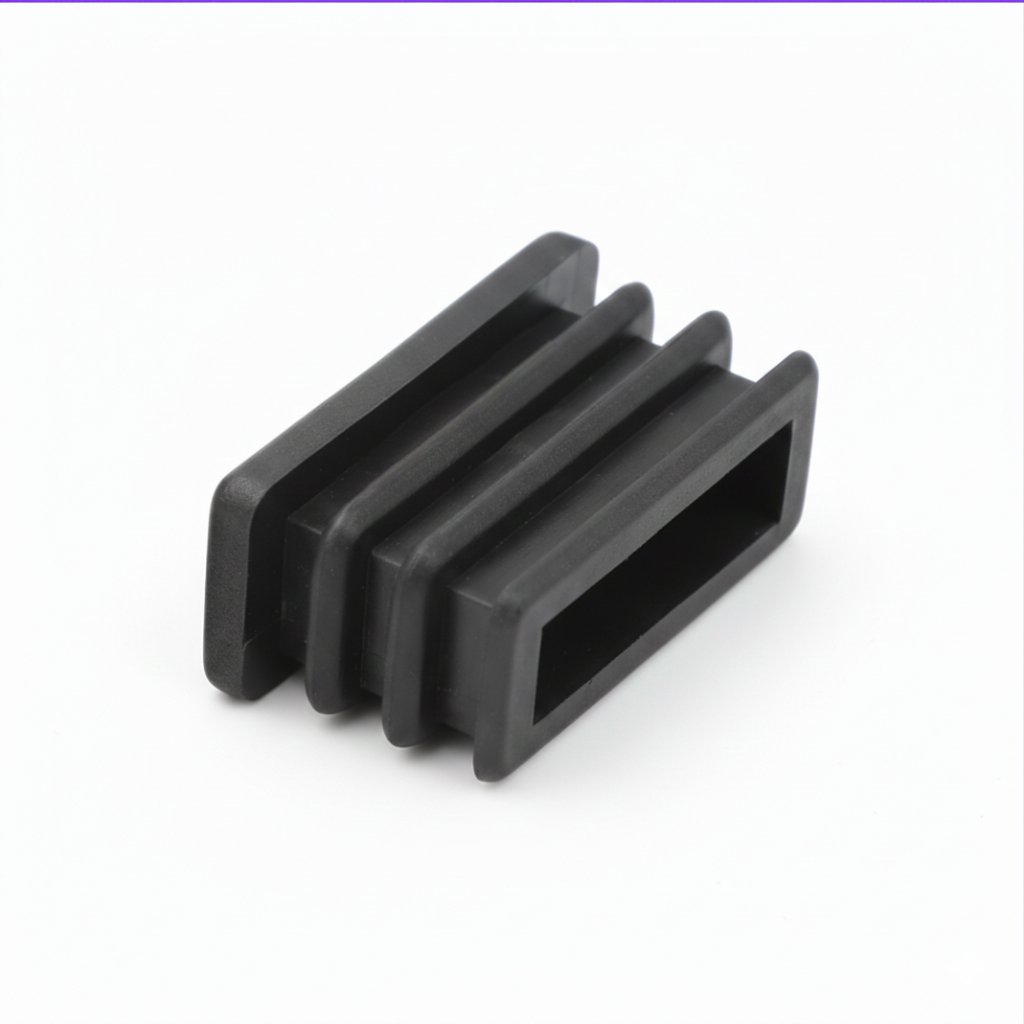

🛠️ Ajuste Adaptável: Travamento através de aletas internas de pressão que garantem montagem rápida e dispensam o uso de colas ou parafusos.
🏗️ Material: PEBD (Polietileno de Baixa Densidade) de alta resistência.
📦 Versatilidade: Estabilidade reforçada com base de apoio ampla e acabamento profissional que oculta rebarbas e imperfeições.
📐 Padrão: Compatível com diversas medidas para atender às normas de tubos metálicos retangulares.
🏭 Aplicações Típicas: Equipamentos de ginástica, corrimãos, bases de expositores e estruturas de design industrial.

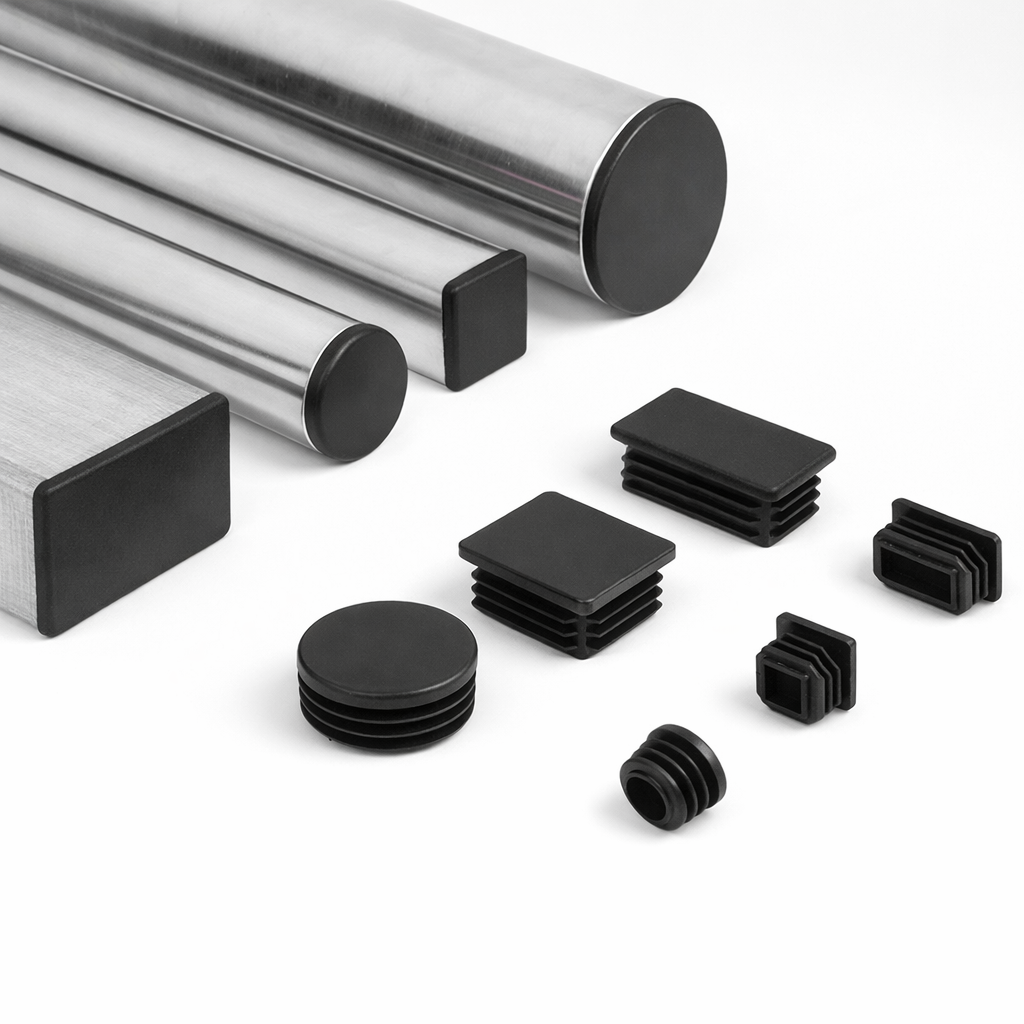

🔄 Modelos de Ponteiras, Com ou Sem rosca: Retangular, Quadrada e Redonda

Categoria: MANIPULOS, MAÇANETAS, PÉS NIVELADORES, Ponteiras

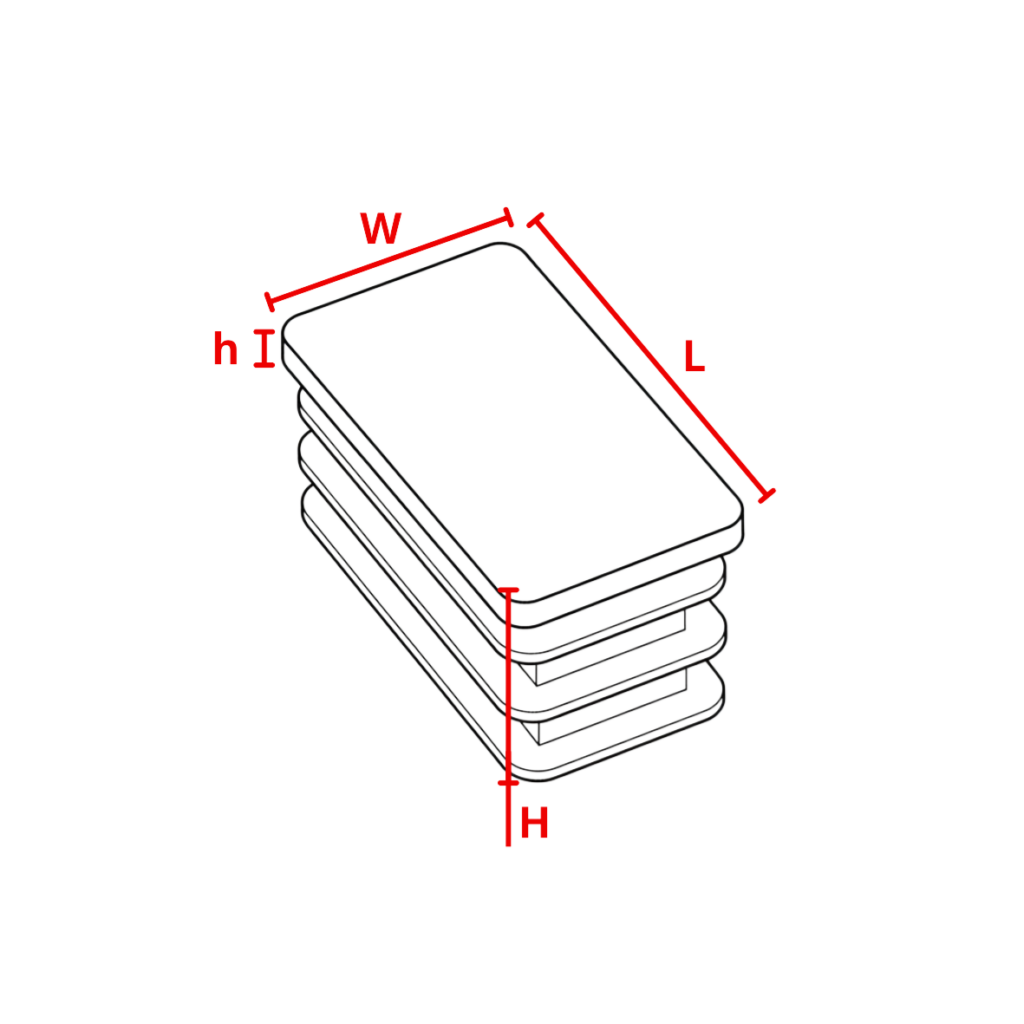

5 Ponteira Retangular Desenho tecnico

CÓDIGO	DIÂMETRO L*W (mm)	ALTURA H (mm)	BASE h (mm)	ESPESSURA DE CHAPA (mm)
PQR-90-2010	20 X 10	11.5	3	0.8 – 2.0
PQR-90-2015	20 X 15	11.5	3	1.0 – 2.0
PQR-90-2510	25 X 10	11.5	3	0.8 – 2.0
PQR-90-2515	25 X 15	11.5	5	0.8 – 2.5
PQR-90-2520	25 X 20	11.5	5	1.0 – 3.0
PQR-90-3010	30 X 10	11.5	3	0.8 – 2.0
PQR-90-3015	30 X 15	11.5	5	1.0 – 3.0
PQR-90-3020	30 X 20	11.5	5	1.0 – 3.0
PQR-90-3025	30 X 25	13.5	5	1.5 – 2.0
PQR-90-3516	34.9 X 15.9	11.5	4	1.0 – 3.0
PQR-90-3510	35 X 10	11.5	3.5	0.8 – 2.0
PQR-90-3515	35 X 15	11.5	3.5	1.0 – 3.0
PQR-90-3520	35 X 20	11.5	5	1.0 – 3.0
PQR-90-4015	40 X 15	11.7	5	1.5 – 2.0
PQR-90-4020	40 X 20	11.5	5	1.0 – 3.0
PQR-90-4025	40 X 25	11.5	5	1.0 – 3.0
PQR-90-4030	40 X 30	11.5	5	1.0 – 3.0
PQR-90-4515	45 X 15	11	5	1.5 – 2.0
PQR-90-5020	50 X 20	11.5	5	1.0 – 3.0
PQR-90-5025	50 X 25	11.5	5	1.0 – 3.0
PQR-90-5030	50 X 30	11.5	5	1.0 – 3.0
PQR-90-5040	50 X 40	12	5	1.5 – 2.5
PQR-90-6020	60 X 20	14.5	5	1.0 – 3.0
PQR-90-6025	60 X 25	11.5	5	3.0 – 4.5
PQR-90-6030	60 X 30	14.5	5	2.0 – 4.0
PQR-90-6040	60 X 40	14.5	5	2.0 – 4.0
PQR-90-7025	70 X 25	17	5	1.0 – 2.0
PQR-90-7030	70 X 30	17.7	5.7	1.0 – 2.0
PQR-90-7040	70 X 40	17.1	5	1.0 – 2.0
PQR-90-7050	70 X 50	14.5	5	2.0 – 5.0
PQR-90-7525	75 X 25	13	5	1.5 – 2.0
PQR-90-7550	75 X 50	22	6	2.0 – 4.0
PQR-90-8020	80 X 20	17.6	6	1.0 – 2.0
PQR-90-8025	80 X 25	14.5	5	1.0 – 2.0
PQR-90-8030	80 X 30	14.5	5	1.0 – 2.5
PQR-90-8040	80 X 40	14.5	5	2.0 – 4.0
PQR-90-8050	80 X 50	22	5	2.0 – 4.0
PQR-90-8060	80 X 60	24	5	1.5 – 3.5
PQR-90-9050	90 X 50	21.5	6	2.0 – 4.5
PQR-90-10020	100 X 20	14.5	5	1.5 – 3.0
PQR-90-10025	100 X 25	14.5	5	1.5 – 3.0
PQR-90-10040	100 X 40	19	7.2	2.0 – 4.0
PQR-90-10050	100 X 50	18.5	8	2.0 – 4.0
PQR-90-10060	100 X 60	24.5	6	2.5 – 4.5
PQR-90-10080	100 X 80	24	6	3.0 – 5.0
PQR-90-120100	120 X 100	24	6	3.5 – 6.0
PQR-90-12040	120 X 40	21.5	6	3.0 – 5.0
PQR-90-12050	120 X 50	21.5	6	3.0 – 5.5
PQR-90-12060	120 X 60	22	6	2.0 – 4.0
PQR-90-12080	120 X 80	24.5	5	2.0 – 3.0
PQR-90-150100	150 X 100	27.5	7	3.0 – 8.0
